應用領域：

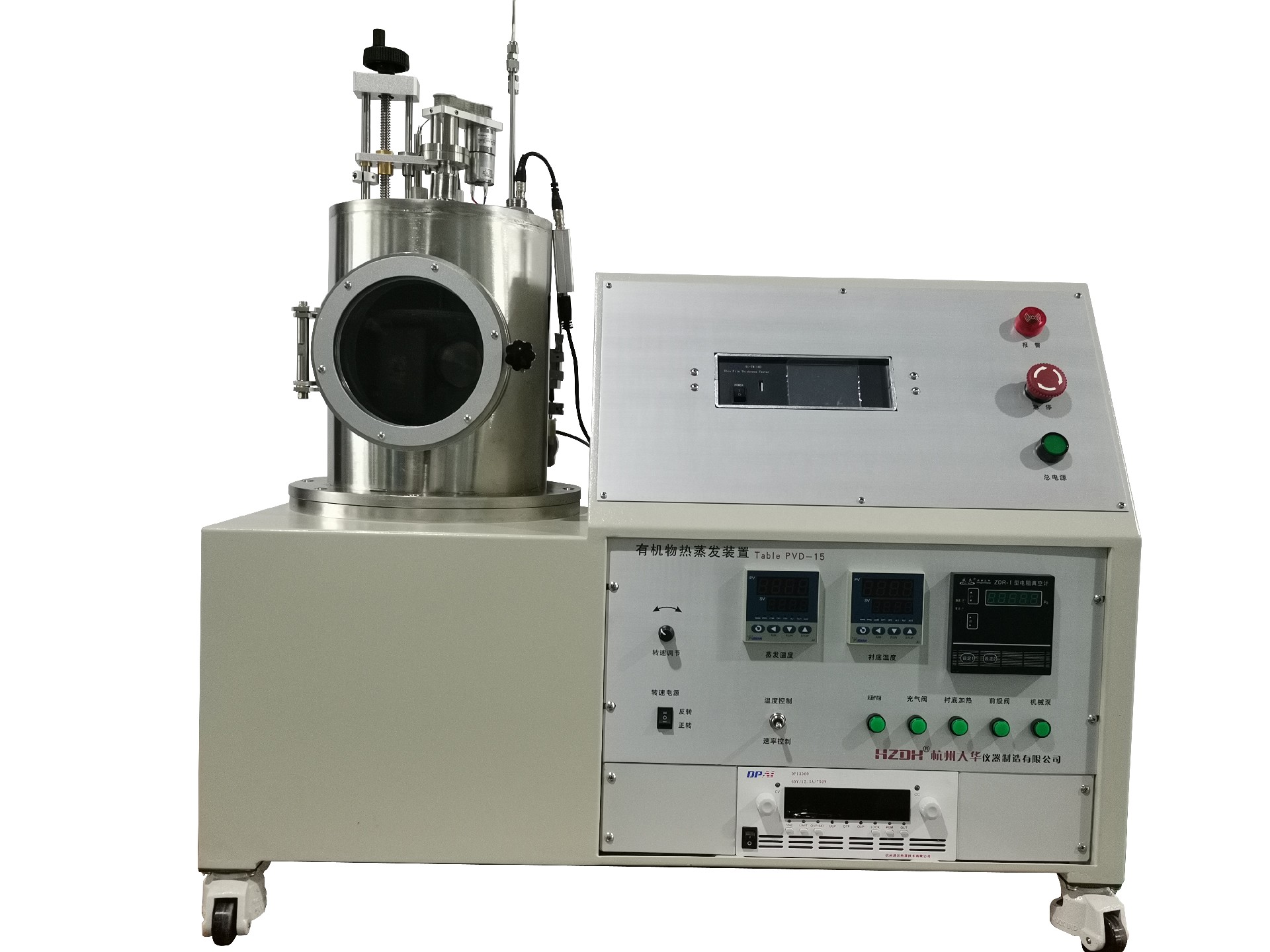

Table PVD-15 一款小型電阻蒸發鍍膜儀，主要特點是設備體積小，結構簡單緊湊易于操作， 適用于實驗室制備金屬單質膜、 半導體膜、鈣鈦礦太陽能電池、鋰電池、有機膜等，也可用作教學及生產線前期工藝試驗等。

 可鍍制低熔點金屬及合金材料薄膜，單層 / 多層 / 復合膜，（ Au, Ag, Al, Ca, Cu, Mg, Cr,Ni 等）；鍍制非金屬 / 化合物 等材料薄膜（ Mo03, LiF） 等；有機材料等蒸發；太陽能電池、LED 的研究和實驗；描電鏡制樣等。

基本配置：

◆真空腔室：Φ250mm(ID) x 300mm(H)

◆真空系統：機械泵 + 分子泵兩級真空系統 前級泵：VRD-16 機械泵，抽速：4L/S 主抽泵：分子泵，抽氣速率：300L/S 主抽閥：CCQ-100 超高真空氣動插板閥，

◆極限真空：<5×10-5Pa

◆恢復真空：<6.7×10-4Pa(< 45 min)

◆真空測量：“兩低一高” 數顯復合真空計

◆蒸 發 源：2 組金屬蒸發源；（標配） 最多 2 個有機束源爐源；（選配）

◆蒸發電源：采用恒壓、恒流真空鍍膜電源， 最大功率 2.4KW，電流調節精度：0.01A

◆樣品臺：可容納樣品最大尺寸：3 英寸樣品托一個 , 配擋板，轉速 0-30rpm 連續可調 ; 樣品可加熱控溫， 溫度范圍：室溫 -300℃，控溫精度 ±0.5℃；

◆系統控制：10 英寸觸摸屏 +PLC 控制（可選手動按鈕控制）

◆工作氣體 : 干燥壓縮空氣、氮氣

◆電 源 : 單相 220V , 50Hz, 16A

◆冷 凍 水 :18-25℃ , 1L/min，壓力 < 0.4MPa

選擇配置：

◆樣品臺可水冷，采用直接式水冷形式，水冷不控溫

◆全量程真空計（ Inficon）

◆速率 / 膜厚監控測儀（SQM-160）

◆可選進口蒸發電源

系統要求標準配置：

◆真空腔室：Φ250mm(ID) x 300mm(H)

◆真空系統：機械泵 + 分子泵兩級真空系統 前級泵：VRD-16 機械泵，抽速：4L/S 主抽泵：分子泵，抽氣速率：300L/S 主抽閥：CCQ-100 超高真空氣動插板閥， ◆極限真空：<5×10-5Pa

◆恢復真空：<6.7×10-4Pa(< 45 min)

◆真空測量：“兩低一高” 數顯復合真空計

◆蒸 發 源：2 組金屬蒸發源；（標配） 最多 2 個有機束源爐源；（選配）

◆蒸發電源：采用恒壓、恒流真空鍍膜電源， 最大功率 2.4KW，電流調節精度：0.01A

◆樣品臺：可容納樣品最大尺寸：3 英寸樣品托一個 , 配擋板，轉速 0-30rpm 連續可調 ; 樣品可加熱控溫， 溫度范圍：室溫 -300℃，控溫精度 ±0.5℃；

◆系統控制：10 英寸觸摸屏 +PLC 控制（可選手動按鈕控制）
